Caractéristiques
| Plage de débit | 15 à 90 L/min |
|---|---|
| Type de ventilation | Aspirant |
| Implantation Entrée/Sortie | 1"1/4 Gaz Cyl |
| Série Echangeur Air/Huile | Série SSPV 2 PASS |
| Taraudage pour le thermostat | 1/2" BSP |
| Voltage DC (Courant continu) | 24V DC (Courant continu) |
| Motorisation aéroréfrigérant | 24V DC (Courant continu) |
| Tarage aéroréfrigérant | Taré à 3 bar |
| Plage du thermostat | Thermostat 52/42°C |
| By-pass | By-pass taré à 3 bar |
| Modèle aéroréfrigérant | SSPV224 |
Fiche technique
| Fréquence (Hz) | _ |
|---|---|
| Pression d'épreuve (bar) | 35 |
| Pression de service (bar) | 25 |
| Protection (IP) | 68 |
| Température maxi de l'huile | 120°C |
| Niveau sonore (dB(A) | 77 |
| Puissance (KW) | 0.151 |
| Vitesse du ventilateur (Tr/min) | 2248 |
| Epaisseur du radiateur (mm) | 94 |
| Débit d'air (m³/h) | 3000 |
| Capacité du radiateur (litre) | 3.1 |
| Poids (Kg) | 21 |
| Epaisseur (mm) | 247 |
| Hauteur (mm) | 535 |
| Débit d'huile (L/min) | de 15 à 90 l/min |

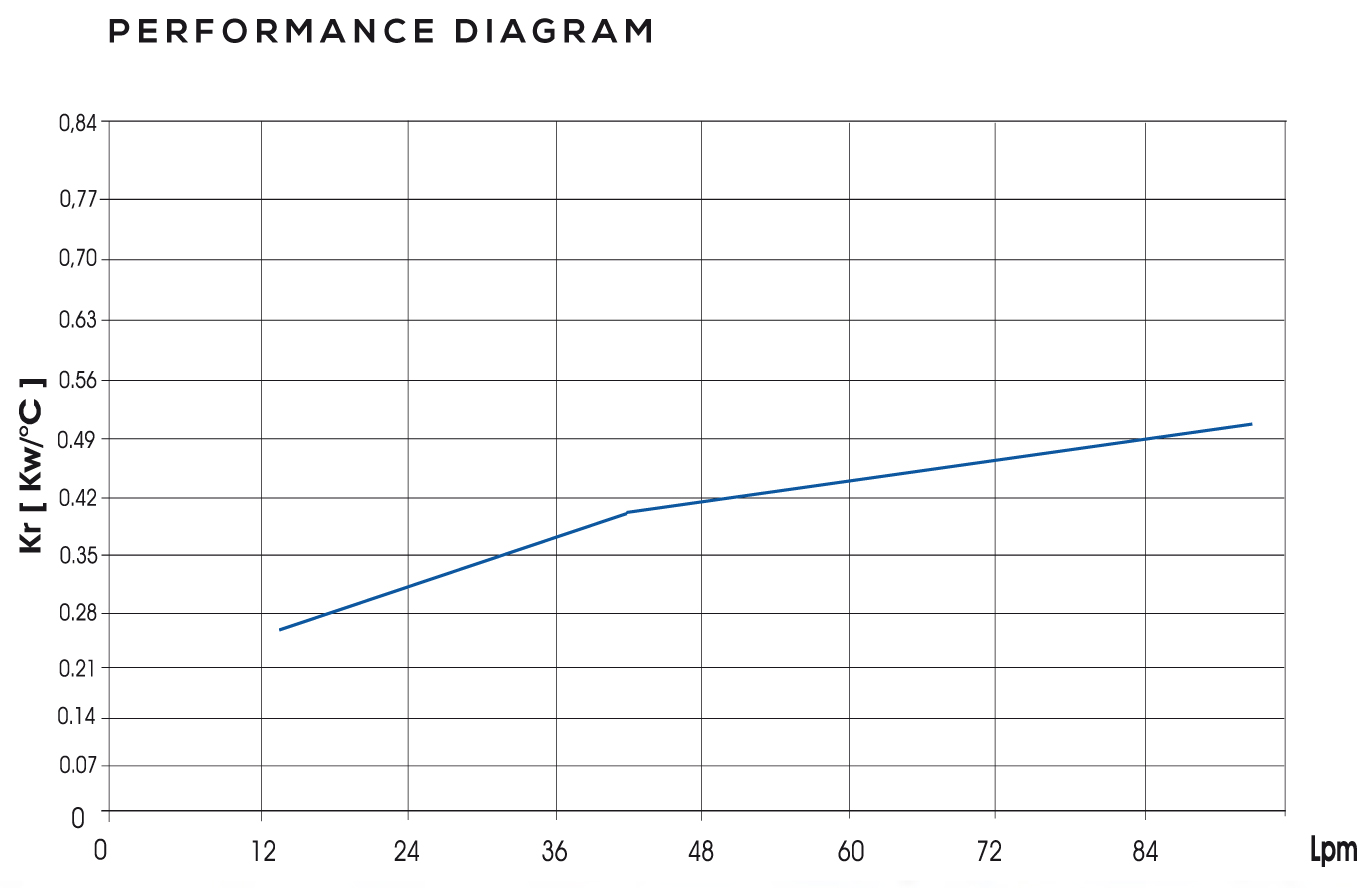

| Dissipation calorifique | de 0,26 à 0,50 Kr (Kw/°C) |
| Largeur (mm) | 455 |
| Référence | 314.024.SPV224A52/42°C3B |

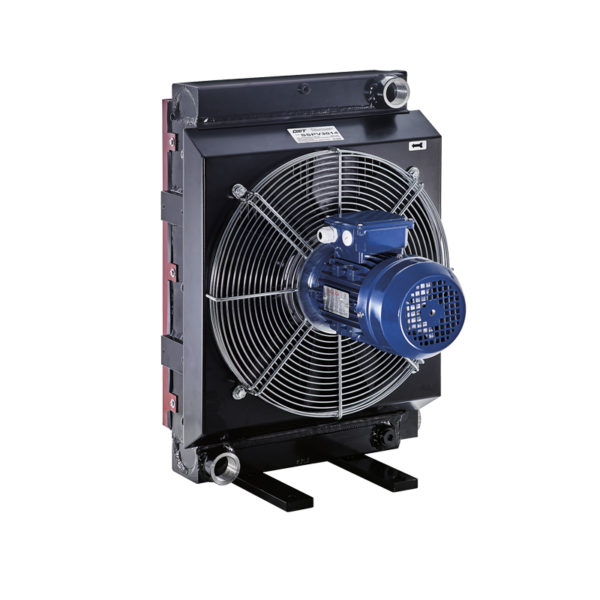

| Désignation | Refroidisseur Air/Huile SSPV224 - 1"1/4 - 24V DC - Aspi. - 15-90 l/min taré à 3 bar avec thermostat 52/42°C |
Description générale
Les refroidisseurs air-huile sont utilisés pour le refroidissement de l'huile hydraulique ou de fluides en général à l'aide d'air par ventilation forcée. Ces échangeurs de température air/huile ont été conçus pour être utilisés sur le circuit retour des systèmes hydrauliques.
Caractéristiques techniques
La structure particulière de la masse radiante en alliage d'aluminium augmente la qualité de conductivité, et le procédé de soudage des conduits permet un échange thermique élevé et une bonne résistance à la pression, obtenue en utilisant des matériaux de qualité. Pression d'essai : 35 bar
Fluides compatibles
Huiles minérales HL, HLP - Emulsion Eau/Huile - Eau glycolée - Autre, nous consulter
Instructions de montage
S'il n'en est pas équipé, nous recommandons d'installer une vanne by-pass en parallèle de l'échangeur de chaleur, pour sa protection lors du démarrage. Assurez-vous qu'il n'y a pas d'obstacle au flux d'air (Paroi distante maxi de 1/2 hélice).
Maintenance
Nettoyage côté air : Le nettoyage doit être effectué avec de l'air comprimé ou de l'eau. Lors de cette opération, une attention particulière doit être portée à la direction du jet afin de ne pas endommager les ailettes. Si la saleté est causée par de l'huile ou de la graisse, le nettoyage peut être effectué avec un jet de vapeur ou d'eau chaude. Au cours de ces opérations, le moteur électrique doit être déconnecté et correctement protégé. Côté huile : La saleté peut être éliminée par rinçage avec un produit détergent ou dégraissant compatible avec l'aluminium. A l'issue de cette opération il sera nécessaire d'utiliser de l'air comprimé pour éliminer les résidus qui restent à l'intérieur.
Les options
Sans ou avec thermostat (7 plages de température disponibles).
